Мышка, белка и ежик


Мышка, белка и ежик побегут по наклонной дощечке. Стрелки на деталях показывают направление волокон фанеры или дощечки.

2207

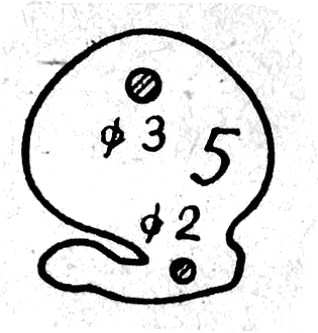

Зверьков и наклонную плоскость — горку лучше сделать из сухой липовой дощечки. Детали 5, 7, 9, 10 и 11 сделайте по две штуки. Приготовьте дощечки следующей толщины для детали 4 и наклонной плоскости — 6 мм;

2211 2209



для деталей 5, 7, 10 и подставки — 3 мм;

2213



2215



2217



2219

для деталей 6 и 8 — 9 мм,

2221



2223

для детали 9 — 2 км;

2225



для детали 11-1,5 мм.

2227

Особенно точно выпиливайте выступы А, Б и В на деталях 4, 6 и 8 и нижние края у деталей 5, 7 и 9.

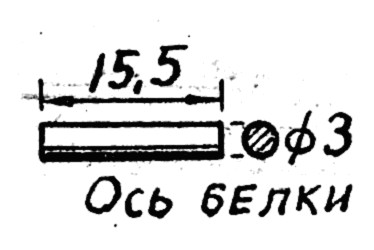

Аккуратно просверлите все указанные  на чертежах отверстия. Задние пожни зверьков должны быть совершенно оди­наковыми, поэтому зачищайте их, сложив вместе и временно скрепив деревянными шпильками. Маленькой полукруглой стамеской или острым концом ножа сде­лайте зверькам глазки. Наждачной бу­магой слегка закруглите края деталей. Из круглых палочек сделайте оси шпильки.

2229



2231



2233



2235

Когда все детали готовы, начинайте сборку игрушек. Сначала склейте на­клонную плоскость Чтобы её поверх­ность была абсолютно ровной, зачистите её мелкозернистой шкуркой. Собирается мышка (детали 4 и 5) и белка (детали 6 и 7) одинаково. В нижнее отверстие        лап­ки вклейте конец шпильки. Вставьте ось в отверстие корпуса (она должна сво­бодно вращаться) и на оба конца оси насадите лапки.

2237



Шпильку введите в отверстие второй лапки и поместите в пазу Д. Проследите, чтобы между лапка­ми и корпусом был зазор не более 0,5 мм. Теперь остается только поставить игрушку на наклонную плоскость и кач­нуть — правильно сделанная игрушка побежит по дощечке.

2239





При сборке ежика вставьте ось в от­верстие детали 8 и на концы оси наса­дите ножки (деталь 9) так, чтобы они свободно вращались. Боковые части ежи­ка (детали 10 и 11) выпиливаются в два приема — сначала по наружному контуру (тонкая линия). Деталь 10 на­клейте на деталь 11 так, чтобы вырез Е совпал с пунктирной линией. Когда клей высохнет, выпилите склеенные детали по внутреннему контуру (жирная линия). Обе боковинки наклейте на деталь 8 по пунктирной линии. Ножки должны сво­бодно поместиться в вырезах Е дета­ли 10.

Если вы не умеете выпиливать лоб­зиком, склеивать, лакировать и окраши­вать деревянные детали, почитайте об этом в любом альбоме для выпиливания или в приложении к «Работнице» № 2 за 1966 год.

Художник В. ЯКОБСОН

Приложение к журналу «Работница» № 5, 1967 г
